Elastomer Jembatan

Elastomer  jembatan  mempunyai fungsi untuk menunjang  bagian atas jembatan agar tetap berada pada suatu elevasi yang  konstan dan meneruskan semua gaya yang berasal dari bagian atas jembatan ke bagian bawahnya . Elastomer  jembatan merupakan tumpuan ( bearing ) yang menghubungkan dan mengontrol  interaksi beban dan gerakan diantara elemen-elemen  jembatan , biasanya antara bagian atas jembatan ( superstructure ) dan bagian bawahnya ( substructure ).

Elastomer  jembatan  merupakan  type tumpuan ( bearing ) yang paling sederhana dan ekonomis dari  semua type tumpuan yang  digunakan pada konstruksi  jembatan. Elastomer  jembatan diklasifikasikan menjadi empat type :

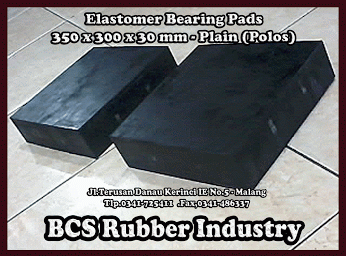

1  Elastomer  jembatan Type Polos ( Elastomer Bearing Pads  tanpa lembaran pelat baja)

BANTALAN JEMBATAN , ELASTOMER BEARING PADS

BANTALAN JEMBATAN , ELASTOMER BEARING PADS dengan berbagai type  dan jenis sesuai Standard PU maupun sesuai pesanan ( custom).

Baiklah mari kita jelaskan apa itu produk Bantalan jembatan sbb : (Baca Juga) Seismic Rubber Bearing Pads Untuk Meredam Gempa Bumi

A. Ditinjau dari dimensi atau ukuranya BANTALAN JEMBATAN /ELASTOMER BEARING PADS ada 2 yaitu :

1. Elastomer Bearing Pads standard Pu

2. Elastomer Bearing Pads non standard Pu

BANTALAN JEMBATAN , ELASTOMER BEARING PADS  standard PU adalah Bantalan jembatan  yang mempunyai  3 ukuran standard sbb :

a. Elastomer Bearing Pads jenis 1 ukuranya : 350 X 300 X 36 mm ( P X L X T )

b. Elastomer Bearing Pads jenis 2 ukuranya : 400 X 350 X 39 mm ( P X L X T )

c. Elastomer Bearing Pads jenis 3 ukuranya : 450 X 400 X 45 mm ( P X L X T )

Elastomer Bantalan Jembatan Type Laminated dan Materialnya

Elastomer Bantalan Jembatan Laminated digunakan dalam lokasi dengan kapasitas beban yang terbatas dan gerakan termal. Elastomer Bantalan Jembatan Laminated diproduksi dengan karet neoprene, karet alam atau polyurethane dan biasanya dipotong berbentuk lembaran dari karet atau atau dengan bentuk apapun yang diperlukan Elastomer Bantalan Jembatan Laminated biasa digunakan untuk berbagai tujuan digunakan untuk kebutuhan jembatan dan konstruksi industri. Elastomer Bantalan Jembatan Laminated memungkinkan untuk ekspansi dan kontraksi pracetak dan komponen baja. Jumlah gerakan tergantung pada ketebalan Elastomer Bantalan Jembatan Laminated Mereka juga digunakan untuk meminimalkan efek getaran pada struktur dan untuk mengusir suara.Sebelum Melanjutkan Artikel Kami Jangan Lewatkan Artikel menarik lainya yaitu “Karet Bantalan Jembatan Plain & Steel Reinforce”

-         Elastomer Bantalan Jembatan Laminated

Karet Alam - karet alam mengalami polimerisasi - manfaat vulkanisasi karet alam

Karet Alam adalah polimer dari satuan isoprena (politerpena) tersusun dari 5000 hingga 10.000 satuan dalam rantai tanpa cabang. tiga ikatan  pertama bersifat trans selanjutnya cis. Senyawa ini terkandung pada karet lateks  pohon menghasilnya. Pada suhu normal, karet tidak berbentuk (amorf). Pada suhu rendah ia akan mengkristal. Dengan meningkatnya suhu, karet akan mengembang, searah dengan sumbu panjangnya. Penurunan suhu akan mengembalikan keadaan mengembang inilah alasan mengapa karet bersifat elastis ,karet alam mengalami polimerisasi.baca juga “NeopreneElastomeric Bearing Pad" Untuk Jembatan”

-          Jenis-Jenis Karet Alam

Ada beberapa macam karet alam, diantaranya merupakan  bahan olahan setengah jadi. Ada juga karet yang diolah kembali berdasarkan bahan karet Alam sudah jadi. Jenis-jenis karet alam yang dikenal luas adalah.

1.       Bahan olah karet ( lateks kebun, sheet angin, slab tipis, dan lump segar )

2.       Karet konvensional

3.       Lateks pekat

4.       Karet bongkah atau block rubber

5.       Karet spesifikasi teknis atau crumb rubber

6.       Karet Reclaim atau reclaimed rubber

Elastomer Bearing Pads Laminated

elastomer bearing pads laminated digunakan dalam lokasi dengan kapasitas beban yang terbatas dan gerakan termal. karet bantalan elastomer diproduksi dengan karet neoprene, karet alam atau polyurethane dan biasanya dipotong berbentuk lembaran dari karet atau dengan bentuk apapun yang diperlukan karet bantalan elastomer biasa digunakan untuk berbagai tujuan digunakan untuk kebutuhan jembatan dan konstruksi industri. bantalan elastomer memungkinkan untuk ekspansi dan kontraksi pracetak dan komponen baja. jumlah gerakan tergantung pada ketebalan karet bantalan elastomer type laminated, karet bantalan jembatan laminated juga digunakan untuk meminimalkan efek getaran pada struktur untuk mengusir suara pada struktur fly over atau gedung bertingkat.sebelum melanjutkan artikel kami jangan lewatkan artikel menarik lainya yaitu“Bantalan Karet Jembatan Untuk Penahan Gempa”

elastomer bearing Pads laminated



1. struktur dan kinerja elastomer bearing pads laminated

       elastomer bearing pads type laminated adalah suatu produck yang dihasilkan dari beberapa lapis lembaran karet,steel plate baja tipis. ini memiliki kekakuan vertikal yang cukup,dipercaya bisa mentransfer kekuatan melawan pada struktur atas platform jembatan, bantalan karet jembatan type laminated memiliki elastisitas yang sangat baik, dan dapat beradaptasi dengan rotasi balok akhir, bantalan elastomer jembatan laminated memiliki kapasitas deformasi geser besar,dapat memenuhi perpindahan horisontal dari struktur atas.mematuhi lapisan 1.5mm untuk 3mm piring polytetrafluoroethylene tebal di permukaan atas elastomer bearing pads laminated,polytetrafluoroethylene geser elastomer bearing pads laminated terbentuk. elasticdeformation, mampu bertahan beban vertikal dan sesuai dengan rotasi balok akhir, akhir balok dapat bebas meluncur di permukaan pelat tetrafluoro karena koefisien gesekan rendah dari stell plate polytetrafluoroethylene,perpindahan horisontal tidak terbatas, karet bantalan jembatan type laminated sangat sesuai untuk jembatan dengan beban sedang atau rendah dan displancement besar.bantalan elastomer tidak hanya memiliki penampilan teknis baik, tetapi juga memiliki struktur sederhana, harga rendah, tidak ada pemeliharaan, mudah untuk mengubah, buffering dan shock mengisolasi, tinggi bangunan rendah,karakteristik lainnya. oleh karena itu banyak digunakan pada sruktur dalam jembatan.

2. berlakunya elastomeric bearing laminated

Seismic Rubber Bearing Pads Untuk Meredam Gempa Bumi

         Selama Beberapa Dekade, Para Insinyur Telah Menggunakan Karet Konstruksi Anti Gempa Pada Struktur Bangunan. Sejak Tahun 1950, Telah Dibangun Jembatan Jalan Raya Untuk Mengatasi Permasalahan Ekspansi Termal, Dan Meredam Getaran Dari Kereta Api Dan Jalan Raya Pada Bangunan. Sebelum Tahun 1980, Komposisi Senyawa Tersebut Digunakan Untuk Meredam Getaran Bangunan Dari Gempa Bumi. Dengan Cara Memasang Elastomer Bearing Pads, Hal Itu Merupakan Kesuksesan Terbesar, Dan Jika Digunakan Lebih Luas, Mereka Memiliki Potensi Untuk Menyelamatkan Jutaan Nyawa Dan Mencegah Jutaan Dollar Karena Kerusakan.

        Meskipun Demikian, Masih Banyak Kurangnya Perlindungan Dari Teknik Seismic Rubber Bearing Pads Yang Tepat. Di Negara-Negara Yang Sedang Berkembang, Masalahnya Sangat Kuat. Sebuah Investigasi Telah Dilakukan Oleh Tim Dari Los Angeles Times Dan Menemukan Lebih Dari 1.000 Bangunan Beton Tua Di Kota Yang Bisa Runtuh Sewaktu-Waktu Jika Terjadi Gempa Bumi. Ada Banyak Cara Untuk Membuat Bangunan Menjadi Tahan Terhadap Gempa Bumi. Pada Struktur Kayu, Strapping Tambahan Dapat Dipaku Ke Bagian Utama Dari Kerangka. Beton Baja Yang Diperkuat Adalah Pilihan Alternatif. Dengan Kekuatan Dan Kelemahan Masing-Masing, Mereka Saling Melengkapi, Meskipun Tidak Cukup Kuat Untuk Mencegah Kerusakan Dari Gempa Yang Besar.
Beberapa Bangunan Menggunakan Peredam Yang Mirip Dengan Penyerap Getaran Pada Mobil. Yang Paling Efektif Adalah Mengisolasi Pada Dasar, Di Mana Bangunan Dipisahkan Dari Tanah Menggunakan Peredam Atau Bantalan Jembatan Ekspedisi. Baca Juga Artikel Kami"Bantalan
Karet Untuk Meredam Gempa"

Karet Bantalan jembatan dengan Spesifikasi Type Polos dan Berlapis untuk perletakan Jembatan

A)   “Karet Bantalan Jembatan”

“Karet Bantalan Jembatan” adalah suatu elemen jembatan yang terbuat dari karet alam atau karet sintetis (neoprene) yang berfungsi untuk meneruskan beban dari bangunan atas ke bangunan bawah

-       “Karet Bantalan Jembatan Polos”

“Karet Bantalan Jembatan Polos” adalah bantalan elastomer yang hanya terdiri dari karet saja.

“Karet Bantalan Jembatan Polos”

elastomeric bearing pads - elastomeric bearing pads for bridges - elastomeric bearing pad testing

Elastomer Bearing pads Laminasi

elastomer bearing pads (EBP) adalah peralatan yang secara umum banyak digunakan pada jembatan (NMDOT BRIDGE PROCEDURES AND DESIGN GUIDE,2005). elastomer bearing pads adalah suatu elemen jembatan yang terbuat dari karet alam atau karet sintetis (neoprene) yang berfungsi untuk meneruskan beban dari bangunan atas ke bangunan bawah (SNI, 2008). Penggunaan material yang dipakai harus teruji oleh badan yang kompeten. CV. Bhineka Citra Sejahtera-Malang, menyediakan elastomer bearing pads dengan material bermutu serta proses produksi dengan teknologi yang mampu memproduksi EBP dengan kualitas SNI. Kualitas dan ketentuan pembuatan elastomer bearing pads telah di atur oleh SNI .

Elastomer Bearing Pads Berfungsi Sebagai Perletakan Jembatan

Elastomer Bearing Pads, khususnya pada bangunan atas (upper structure) terdapat suatu bagian yang disebut andas.  Andas tersebut merupakan perletakan jembatan yang memiliki fungsi sebagai penahan beban berat vertikal dan horizontal, serta berfungsi sebagai peredam getaran sehingga abutment tidak mengalami kerusakan.

 Perletakan jembatan dapat menggunakan bantalan jembatan elastomer (elastomeric bearing pads).  "Elastomeric bearing pads" digunakan sebagai perletakan elastomer  untuk menahan beban baik secara vertikal maupun horizontal dan meredam getaran sehingga kepala jembatan tidak mengalami kerusakan.

“Elastomeric bearing pads” yang digunakan untuk perletakan elastomer dibuat dari elastomer dan kepingan logam baja yang disusun secara berlapis dan saling melekat kuat, serta  diproses dengan tekanan tinggi. Jenis elastomeric bearing pads ini disebut dengan “steel reinforced laminated elastomeric bearing pads”.  Ada pula jenis “elastomeric bearing pads”  yang hanya terdiri dari lapisan elastomer atau karet tanpa kepingan logam baja dan disebut dengan “plain elastomeric bearing pad” atau bantalan jembatan polos.

 “Elastomeric bearing pads” dapat dibuat dengan material elastomeric jenis natural rubber (karet alami), maupun karet sintetis seperti neoprene sehingga dapat juga disebut “bantalan neoprene”.  “Elastomeric bearing pads harus memenuhi beberapa spesifikasi, antara lain kemampuan yang cukup terhadap pemuaian dan kontraksi akibat perubahan temperatur, rotasi, perubahan kemiringan, dan penyusutan pada elemen struktur.

Elastomeric Bearing Pad dengan Steel Plate

Elastomeric bearing pad

“Elastomeric bearing pads” diinstal atau dipasang pada jembatan di antara tumpuan kepala jembatan dan gelagar jembatan dengan menggunakan lem epoxy rubber untuk melekatkan “elastomeric  bearing pads” dengan beton atau besi.

Instalasi Elastomeric Bearing pad

http://youthheaven.com/

Saat ini perletakan elastomer untuk jembatan-jembatan di Indonesia telah banyak diproduksi di Indonesia. Salah satu industri yang memproduksi “elastomeric bearing pads” adalah CV. Bhineka Citra Sejahtera yang berlokasi di kota Malang, Jawa Timur. CV. Bhineka Citra Sejahtera memproduksi “elastomeric bearing pads” yang telah banyak digunakan untuk pembangunan jembatan-jembatan yang ada di seluruh Indonesia dan telah dipercaya oleh beberapa perusahaan kontraktor ternama seperti PT. Adhi Karya, PT. Waskita, PT. WIKA, dan banyak lagi lainnya. Hubungi kami, CV. Bhineka Citra Sejahtera untuk keperluan perletakan elastomer jembatan dengan kualitas terbaik dan harga bersaing.

Elastomer jembatan

Jual karet bantalan jembatan

Sumber Pustaka :

Aljufri, I. F. 2013. Perencanaan Ulang Struktur Atas Jembatan Komposit Desa Tegalgubug Blok Rembes Kabupaten Cirebon. Universitas Pendidikan Indonesia. Http://Repository.Upi.Edu/6078/6/D3_Ts_090222_Chapter3.Pdf

Http://Eprints.Undip.Ac.Id/34081/5/1927_Chapter_II.pdf

Maarif, Syamsul. 2011.  Efektivitas Teknologi Damper Dalam Mereduksi Respon Dinamik Akibat Beban Seismik. Http://Syamsul-Tekniksipil.Blogspot.Com/. Akses Mei 2015.

Elastomer Bantalan Jembatan”Spesifikasi karet Bantalan Jembatan

Menurut SNI (2008)mengenai "Spesifikasi Bantalan Elastomer Tipe Polos dan Elastomer BantalanKaret Jembatan Tipe Berlapis untuk Perletakan Jembatan" didefinisikan bahwa Elastomer Bantalan Karet Jembatan Laminated Elastomeric Bearing Pad atau bantalan berlapis/laminasi adalah bantalan elastomer yang terdiri dari karet dan menggunakan lapisan pelat baja atau lapisan anyaman (Fabric).

Elastomeric Bearing Pads yang mempunyai ketebalan lebih dari 3/4 inch (1,9 cm) harus didukung dengan adanya laminasi. Antar lapis laminasi harus mempunyai jarak 1/2 inchi atau kurang sepanjang ketebalan bantalan. Baja laminasi yang dipakai tidak boleh memppunyai sisi-sisi atau sudut-sudut yang tajam. (NMDOT)

Bantalan Jembatan dengan Standart Periksaan Kekuatan Tekan dan Kekuatan Geser

“Bantalan Jembatan” adalah suatu elemen jembatan yang terbuat dari karet alam (Natural Rubber) atau karet sintetis (Neoprene) yang berfungsi untuk meneruskan beban dari bangunan atas ke bangunan bawah ,Penggunaan material yang dipakai “Bantalan Jembatan” harus teruji oleh badan yang kompeten kami BCS Rubber Industry, menyediakan “Bantalan Jembatan” dengan material bermutu serta proses produksi dengan teknologi yang mampu memproduksi “Bantalan Jembatan” dengan kualitas SNI.Pada tahun Kemarin BCS Rubber Rubber Industry Di Percaya oleh Kontraktor Nasional yang Sudah berpengalan yaitu PT.Adhi karya (Persero)TBK.Divisi Konstruksi IV.Untuk Mensuplay “Bantalan Jembatan”untuk Proyek Pembangunan Jalan Tol Gempol – Pandaan Paket 1.

Elastomeric Bearing Pads Standart Rubber Material

“Elastomeric bearing pads” adalah suatu elemen jembatan yang terbuat dari karet alam (Natural Rubber) atau karet sintetis (Neoprene) yang berfungsi untuk meneruskan beban dari bangunan atas ke bangunan bawah (SNI, 2008). “Elastomeric bearing pads” dapat berupa blok bantalan karet biasa (Plain bearing pad ) ataupun dengan lapisan lempengan baja di dalamnya (Steel Reinforced Elastomeric Bearing). Steel Reinforced Elastomeric Bearing merupakan “Elastomeric bearing pads”  yang dibuat dari

Elastomer Bearing Pads Dengan Keunggulannya

Elastomer Bearing Pads pada Suatu jembatan merupakan hal yang sangat penting untuk menjamin keamanan pada struktur jembatan.  Bantalan jembatan elastomer dapat melindungi jembatan dari  pemuaian yang disebabkan oleh perubahan temperatur, angin, kepadatan lalu lintas, dan faktor negatif lainnya. Selain itu, penggunaan bantalan jembatan elastomer juga dapat meminimalisir kerusakan yang ditimbulkan akibat gempa bumi dan getaran seismik dan akustik yang lain.  Masih banyak keunggulan bantalan jembatan elastomer lainnya, antara lain :

Karet Bantalan Jembatan Type Laminated

Karet Bantalan Jembatan mempunyai pergerakan yang diakibatkan oleh pemuaian dan penyusutan yang karena perubahan temperatur, pergerakan tanah, gaya sentrifugal dan logitudinal dari kendaraan yang melintas, lendutan akibat beban, maupun kombinasi dari semua gaya tersebut. Untuk mencegah kerusakan jembatan yang disebabkan oleh pergerakan jembatan, maka diperlukan landasan yang dapat menahan pergerakan jembatan. Penahan jembatan atau landasan jembatan yang baik adalah yang bersifat awet, mudah pemasangan dan pemeliharaannya, dan murah. Landasan jembatan dapat menahan pergerakan jembatan dengan meneruskan gaya dan meredam getaran dari bangunan atas ke bangunan bawah.

“Karet Bantalan Jembatan” dan Fungsinya

“Karet Bantalan Jembatan”  Laminated Bearing adalah Struktur perpindahan tak terlihat dan rotasi yang harus ditampung untuk melindungi struktur dan sekitarnya infrastruktur. Penyebab paling umum “Karet Bantalan Jembatan” dari gerakan “Karet Bantalan Jembatan”adalah:

• Perubahan suhu
• gerakan Lalu Lintas dan pengereman
• angin
• Penyusutan dan merayap
• Gerakan Pasang yang menekankan

“Bantalan Karet Jembatan“ proyek multiyears pembangunan fly over Bandar Lampung Paket 2.

Bapak Walikota Bandarlampung Herman HN meminta Dinas Pekerjaan Umum (PU) Kota Bandarlampung untuk mempercepat pembangunan jembatan fly over Gajah Mada. Hal ini, untuk mengantisipasi kemacetan arus lalulintas, warga dan pemakai kendaraan yang melintas di kawasan tersebut. Sebelum membaca artikel ini ,silahkan baca dulu artikel yang kami posting sebelumnya yaitu
proyek multiyears pembangunan fly over Bandar Lampung Paket 1,yaitu pembangunan fly over di Jalan Antasari-Jalan Tirtayasa Bandar Lampung.

Diakuinya, akibat pengerjaan flyover ini, setidaknya telah mengganggu aktifitas pemakai kendaraan yang melintasi jalan tersebut. Ditambah lagi, dengan dibukanya satu jalur dan adanya pengalihan jalan, telah mengakibatkan penumpukan kendaraan juga terjadi di ruas-ruas jalan pengalihan.

Elastomer Bearing Pads Standart PU     Karet Bantalan Jembatan Polos     Bantalan Karet Jembatan Laminasi

“Karet Bantalan jembatan“ proyek multiyears pembangunan fly over Bandar Lampung Paket 1

Gam.1 pembangunan jembatan laying  flyover Jalan Antasari -

Jalan Tirtayasa (www.lampungonline.com)

Target penyelesaian pembangunan fly over (jembatan layang) di Jalan Antasari-Tirtayasa sudah mencapai target dan selesai pada bulan Juli 2013 Tahun Lalu. Menurut Wali Kota Bandar Lampung Herman HN, target awal memang direncanakan selesai pada Mei 2013.
Namun dikarenakan ada beberapa kendala seperti belum selesainya pengangkatan kabel listrik PLN dan kabel telpon dari PT Telkom. Sehingga Pemkot Bandar Lampung memperpanjang target penyelesaian hingga Bulan Juli.

"Fly over Jalan Antasari-Tirtayasa yang perkirakan selesai pada Juli 2013 tahun lalu, banyak terjadi  beberapa kendala, seperti ada kabel listrik yang belum diangkat,"

Elastomer Bearing Pads dengan Material Neoprene

Neoprene merupakan salah satu jenis karet sintetis yang diproduksi dengan proses polimerisasi radikal bebas dari chloroprene. Kalium persulfat (potassium persulfate) digunakan untuk mengawali proses polimerisasi dan selanjutnya nukleofil bifungsional, logam oksida seperti zink oksida, dan thioureas digunakan untuk mengikat silang ikatan polimer tunggal. Dalam proses produksinya, neoprene dapat diproduksi dalam bentuk closed cell  maupun open cell . Bentuk closed cell bersifat tahan air atau waterproof,  kurang kompresibel, dan lebih mahal, sedangkan bentuk open cell lebih bersifat breathable. Neoprene memiliki keunggulan dibandingkan dengan karet alami atau natural rubber, diantaranya adalah :

1.  Lebih tahan terhadap degradasi sehingga sesuai untuk diaplikasikan pada produk seperti gasket, selang, dan bahan pelapis anti korosi

2. Lebih tahan bakar dibanding karet berbahan dasar hidrokarbon sehingga sesuai untuk diaplikasikan pada sarung tangan dan masker wajah

3. Neoprene juga tahan terhadap kondisi ekstrem sehingga digunakan untuk melapisi tempat pembuangan limbah. Titik lebur neoprene adalah pada sekitar suhu 260°C.

Elastomer Bantalan” Polos dan Laminasi (Pakai Plat).

“elastomer bantalan” di jembatan tidak umum di Hong Kong. Namun, tidak semua desainer mendapatkan gambaran penuh dari berbagai aspek “elastomer bantalan”. Oleh karena itu, artikel ini dimaksudkan untuk memperkenalkan desain “elastomer bantalan” untuk lulusan insinyur dan menyegarkan pengetahuan berpengalaman insinyur jembatan.Untuk “elastomer bantalan”, kekakuan geser merupakan parameter penting untuk desain karena sangat berpengaruh pada transfer gaya antara jembatan dan tiangnya. Pada intinya, Tingkat fleksibel “elastomer bantalan”  harus dibawah deformasi geser tetapi relatif kaku dalam kompresi. Namun, “elastomer bantalan” tidak boleh digunakan dalam ketegangan.“elastomer bantalan” harus dirancang dalam keadaan batas kelayanan saja. Luas penampang biasanya ditentukan oleh batas tegangan tekan di bawah keadaan batas kelayanan. Bentuk dan Faktor dari “elastomer bantalan”, yaitu: daerah rencana lapisan “elastomer bantalan” dibagi dengan daerah
